冷卻塔收水器的基本原理及其選擇的要領

收水器的基本原理及其選擇的要領
玻璃鋼冷卻塔內設有配水，噴濺及淋水填料等裝置.把熱的循環水均勻地撒布在淋水填料上與冷空氣接觸水被冷卻.在這個過程中，塔內要產生大量的細小水滴，其中一部分被上升汽流攜帶流出塔外，稱為“飄滴，“飄滴”可污穢水塔附近的設施，造成電器閃絡事故，可使冬季水塔附近道路結冰，影響交通安全.為了保證工廠的安全生產和減少對環境的污染，冷卻塔中應安裝收水器.
    收水器是冷卻塔的主要冷卻塔配件給上升氣流所攜帶的飄滴提供了一個可撞擊的表面，儀水氣產生慣性分離，撞擊后的水滴由小變大，順著收水器落回到填料層后流人水池中.在裝收水器后，據大量的資料證明，水塔的流出水率(或風吹損失率)由不裝收水器的0.1%-0.2%(占循環水量的百分比)降到0.005%~0.41%.這個數值可以保證不污染環境，
    收水器的設計原理是基于冷卻塔內空氣氣流的抽力與阻力之間的相互協調。氣流阻力增加會使冷卻水溫升高，而濕熱空氣中的水滴被攔截后，上升空氣密度減小，那么進、出塔的空氣密度差增大，因此，塔的抽力增大。抽力增大可使水溫降低，所以收水器裝置起到抽力，阻力和冷卻水溫三者間進行自動協調平衡的作用，其協調平衡作用的結果，基本上達到了抽力和阻力的平衡，而不會影響冷卻塔的正常經濟運行。
根據收水器的這一基本原理，要使冷卻塔能正常運行且不污染環境，就要對收水器的型式加以選擇.其選擇的原則主要有六點:
    1.收水器的阻力要盡量小:
    2.收水器逸出水率(或風吹損失率)小或收水器收水效率高;
    習.收水器單位面積(凈面積)材料耗量少;
    4.收水器組裝塊的強度大、變形小(包括收水器片)，
    5.收水器裝置綜合造價低，
    6.收水器裝置使用年限長.
    實踐證明，較好的收水器葉型為波160-45型和波170-50型(如圖7-7和7一8所示)。其材質以玻璃鋼較好。這兩種收水器在大、中型冷卻塔上應用較普遍。對于小型冷卻塔中多采用斜波型收水器，其材質為聚氯乙烯。波型收水器的高度，一般為200~25omm

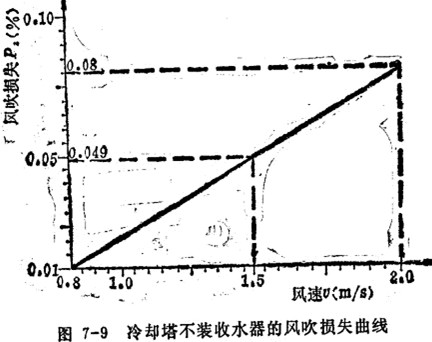

冷卻塔不裝收水器的風吹損失，如圖7一g所示

冷卻塔裝收水器的收水效率如圖7一10所示.
