冷卻塔的構造
    冷卻塔有多種結構型式，但它們冷卻水的原理基本相同，冷卻塔的構造也郁大同小異，主要由淋水裝置、配水系統、通風設備及塔體等部件組成。
    (1)淋水裝置
    淋水裝置也叫冷卻塔填料。進入冷卻塔的水流經填料后，濺散成細小的水溺或形成水膜，以增加水和空氣的接觸面積及延長接觸時間，使水與空氣更充分地進行熱濕交換，降低水溫。淋水裝置是冷卻塔的重要部件，對冷卻效果起決定作用。根據水灑濺形式的不同，淋水裝置分成點滴式和撂膜式兩種。
所謂點滴式是指從配水系統灑落下的水滴，通過境料后把水滿分散成更細小水滴的填料，這種填料主要用于大型冷卻塔中，常使用木材、水泥板條等材料。而薄膜式填料是指能將淋水分散成很薄水膜的填料，戶小型冷卻塔中多使用這種填料。

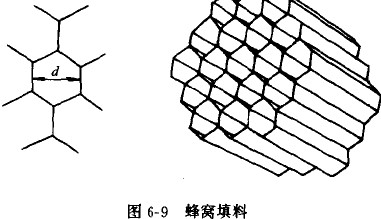

薄膜式續料類型較多．常用的有以下幾種。它是由酚醛樹脂把浸漬絕緣紙粘結成紙芯，經張拉、浸樹脂、烘干固化，做成蜂窩狀的淋水塊體，如圖6—9所示。
1)

     2)點波填料  它是由o．3一o，5mm厚的塑料硬片壓制成凹凸波浪狀，用銅絲正反串聯或粘接成多層的空心體。其上下左右均可相互溝通，熱交換充分，洽卻效果比較好，但組裝
較為麻煩。

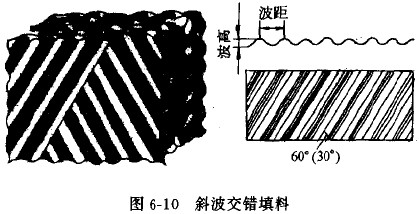

    3)斜波交錯填料  它的淋水片是由厚o．4mm左右的塑料硬片壓制成波紋傾斜瓦楞板狀，將30一60片組裝成一捆作為填料，其構造如圖6—10所示。

拼裝時相鄰兩片傾斜方向相反，形成斜交鍺狀波紋。水流在相鄰兩片的棱背接觸點上均勻地分兩服，自上而下多次接觸再分配，充分擴散到各個表面，增強傳熱效果.
