廢氣凈化塔的原理與特點及如何分類

廢氣凈化塔的原理與特點及如何分類

一、廢氣凈化塔的原理與特點

廢氣凈化塔適用于電鍍生產、表面處理、單晶硅酸洗、半導體清洗、電子制造、漆包線、噴漆噴涂、涂裝生產等行業及領域。氣體凈化塔屬兩相逆向流填料吸收塔。廢氣體從廢氣處理塔體下方進氣口沿切向進入凈化塔，在通風機的動力作用下，迅速充滿進氣段空間，然后均勻地通過均流段上升到級填料吸收段。在填料的表面上，氣相中酸性（或堿性）物質與液相中堿性（或酸性）物質發生化學反應，反應生成物質（多為可溶性酸（堿）類）隨吸收液流入下部貯液槽。未完全吸收的酸性（或堿性）氣體繼續上升進入級噴淋段。

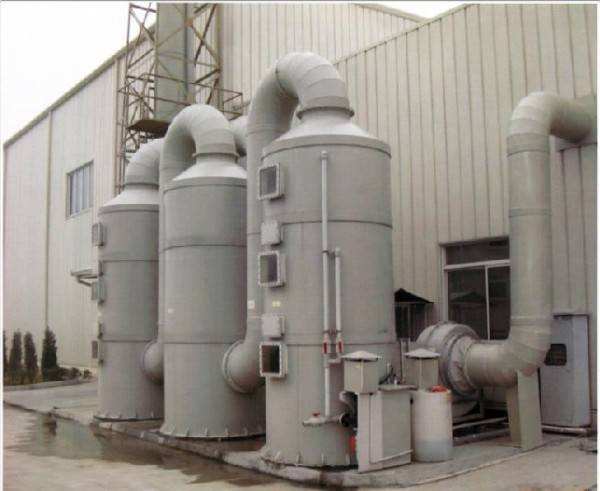

廢氣凈化塔工作原理

氣體凈化塔：屬兩相逆向流填料吸收塔。廢氣體從廢氣處理塔體下方進氣口沿切向進入凈化塔，在通風機的動力作用下，迅速充滿進氣段空間，然后均勻地通過均流段上升到級填料吸收段。在填料的表面上，氣相中酸性（或堿性）物質與液相中堿性（或酸性）物質發生化學反應，反應生成物質（多為可溶性酸（堿）類）隨吸收液流入下部貯液槽。未完全吸收的酸性（或堿性）氣體繼續上升進入級噴淋段。在噴淋段中吸收液從均布的噴嘴高速噴出，形成無數細小霧滴，與氣體充分混合接觸，繼續發生化學反應，然后酸性（堿性）氣體上升到二級填料段、噴淋段進行與級類似的吸收過程。第二級與級噴嘴密度不同，噴液壓力不同，吸收酸性（堿性）氣體濃度范圍也有所不同。在噴淋段及填料段兩相接觸的過程也是傳熱與傳質的過程。通過控制空塔流速與滯留時間保證這一過程的充分與穩定。廢氣處理塔體的上部是除霧段，氣體中所夾的吸收液霧滴在這里被清除下來，經過處理后的潔凈空氣從廢氣凈化塔上端排氣管排入大氣。

氣體凈化塔的性能特點

1、廢氣凈化設備適用范圍廣：化工、輕工、印染、醫藥、鋼鐵、機械、電子、儀表、電鍍等工業部門生產過程中排放的有機廢氣、硫酸、硝酸、  鹽酸、  等尾氣及硫氧化物（SOx）、氮氧化物（NOx）、碳氧化化物（CO、CO2）、（HCN）等酸性氣體，采用工業廢氣凈化設備，都可得到滿意的效果。

2、廢氣凈化效率高：酸（堿）霧廢氣凈化塔采用二級逆向噴淋，填料比表面積大，由試驗研究確定的氣比保證了性能穩定，對各種濃度的酸性（或堿性）廢氣凈化效率均可達85%~95%。

3、廢氣處理設備阻力低：在保證足夠氣液接觸面積基礎上，工業廢氣凈化塔選用空氣動力特性佳的填料品種及結構形式，使設備阻力在額定風量下不超過40毫米水柱，是國內各種填料吸收塔中阻力低的一種。這對于配用耐腐蝕低壓通風機極為有利。

4、廢氣處理設備占地面積�。汗�業廢氣凈化處理塔采用PP、FRP等材質，將塔體、吸收液槽、循環泵、吸收液管道系統組合成一套完整的工業廢氣處理設備，結構緊湊，便于現場安裝及操作管理，占地面積小，無論對新建工程還是技改項目都可適應。廢氣凈化塔試用的填料：聚丙烯鮑爾環、不銹鋼鮑爾環、多面空心球、階梯環、花環填料等。

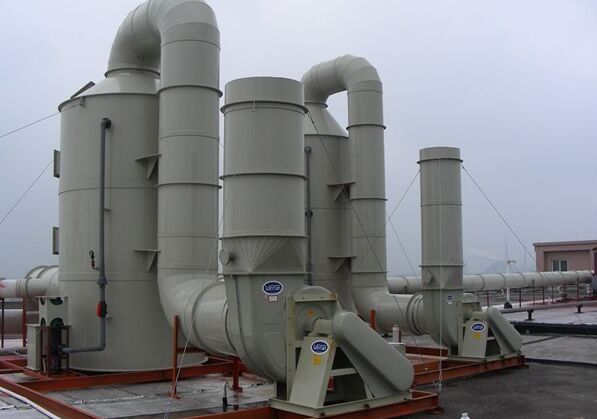

河北華盛節能設備有限公司廢氣凈化塔工藝流程：

二、廢氣凈化塔是如何進行分類的

如今隨著社會經濟的發展，人們的生活條件越來越好，還有不管是工業還是建筑業等也都是取得了很大的變化。不知給大家說起廢氣凈化塔都是否熟悉呢，其分類是怎么樣的呢?

1、填料塔

它由外殼、填料、填料支承、液體分布器、中間支承和再分布器、氣體和液體進出口接管等部件組成，塔外殼多采用金屬材料，也可用塑料制造。

填料是填料塔的核心，它提供了塔內氣液兩相的接觸面，填料與塔的結構決定了塔的性能。填料必須具備較大的比表面，有較高的空隙率、良好的潤濕性、耐腐蝕、一定的機械強度、密度小、價格低廉等。常用的填料有拉西環、鮑爾環、弧鞍形和矩鞍形填料，20世紀80年代后開發的新型填料如QH—1型扁環填料、八四內弧環、刺猬形填料、金屬板狀填料、規整板波紋填料、格柵填料等，為先進的填料塔設計提供了基礎。

填料塔適用于快速和瞬間反應的吸收過程，多用于氣體的凈化。該塔結構簡單，易于用耐腐蝕材料制作，氣液接觸面積大，接觸時間長，氣量變化時塔的適應性強，塔阻力小，壓力損失為300—700Pa，與板式塔相比處理風量小，空塔氣速通常為0.5—1.2m/s，氣速過大會形成液泛，噴淋密度6—8m3/(m2，h)以保證填料潤濕，液氣比控制在2—10L/m3。填料塔不宜處理含塵量較大的煙氣，設計時應克服塔內氣液分布不均的問題。

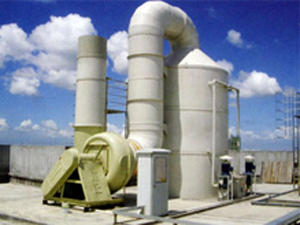

廢氣凈化塔是如何進行分類的

2、湍球塔

它是填料塔的一種特殊形式，運行時塔內填料處于運動狀態，以強化吸收過程。在塔內柵板間放置一定數量的輕質小球填料(直徑29—38mm)，吸收劑自塔頂噴下，濕潤小球表面，氣體從塔底進入，小球被吹起湍動旋轉，由于氣、液、固三相充分接觸，小球表面液膜不斷更新，增加了吸收推動力。提高了吸收效率。

該塔制造、安裝、維修較方便，可以用大小、質量不同的小球改變操作范圍。該塔處理風量較大，空塔氣速1.5—6.0m/s，噴淋密度20—110m3/(m2?h)，壓力損失1 500—3 800Pa，而且還可處理含塵氣體。其缺點是塑料小球不能承受高溫，小球易裂(一般0.5—1年)，需經常更換，成本高。

3、板式塔

板式塔是在塔內裝有一層層的塔板，液體從塔頂進入。氣體從塔底進入，氣液的傳質、傳熱過程是在各個塔板上進行。板式塔種類很多。大致可分為二類：一類是降液管式，如泡罩塔、篩孔板塔、浮閥塔、S形單向流板塔、舌形板塔、浮動噴射塔等;另一類是穿流式板塔，如穿流柵孔板塔(淋降板塔)、波紋穿流板塔、菱形斜孔板塔、短管穿流板塔等。

以上是河北華盛節能設備有限公司專業技術人員為您詳解的廢氣凈化塔的原理與特點及如何分類，希望對您有所幫助，如果您有這方面的需求請聯系我們或來直接廠參觀訂購，總經理及全體員工熱忱歡迎您的到來！
